Requisitos para obtener derecho a Recuperación.

A continuación se describen las instrucciones para presentar la Recuperación en la asignatura de Dibujo, siendo los grupos participantes:
          6° "B"    Electrónica;       6° "C"  electrónica;              6° "D"   Electrónica;        6° D Informática
  1. Integrar el álbum de evidencias que debe de contener los trabajos, investigaciones y láminas elaborados durante el semestre, firmadas o no, teniendo como fecha límite de entrega el día 16 de mayo de 2012 con horario máximo 18:00 hrs. Este álbum debe contener:
    • Hoja de presentación (conteniendo: Nombre de la escuela, nombre del alumno,     asignatura,grado. grupo y especialidad.
    • Debidamente engargolado, con las hojas ordenadas de lo mas reciente a lo mas antiguo.
  2. Elaborar (como examen) las láminas que se indican, resolviendo únicamente las correspondientes al parcial reprobado.
PRIMER PARCIAL
  1. Presentar una línea de tiempo que hable sobre la historia del dibujo. La información debe incluir desde el principio de la humanidad (pinturas rupestres cavernas de Altamira España, Lascaux, en Francia), el renacimiento, con personajes como Miguel Ángel, Leonardo Da Vinci y Brunelleschi; siglo XVII con Gaspard Monge y por último, la normalización del dibujo técnico.

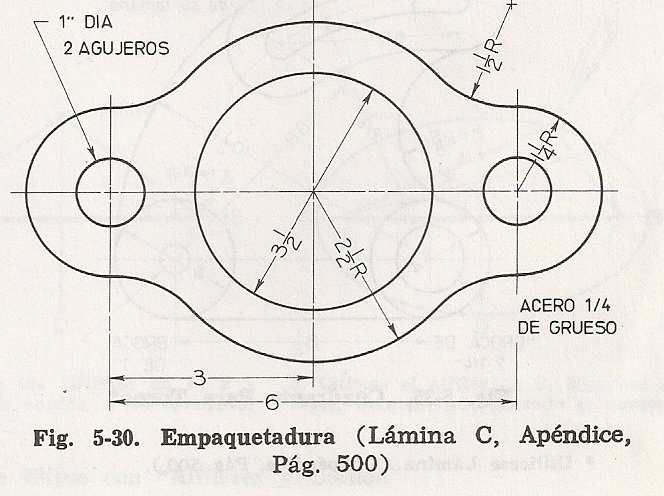

  2. Empleando las técnicas para el croquizado (vistas en clase) elabora el croquiz de las figuras siguientes:
  3. RECUERDA:     2.54 cm. es equivalente a una pulgada. por lo que habrás de realizar las conversiones. (Recuerda tus clases de Física)





  Fig. 5.31     EMPAQUE
Puedes trabajar asignando unidades de medida a las dimenciones que se muestran en las figuras, haciendo tu escala con un pedazo de pael.
Las tres figuras se deberán hacer en una sóla lámina. Dicha lámina deberá estar marginada y con cuadro de referencia, debidamente rotulada, considerando la altura de las letras mayúsculas y demás requisitos que se estipularon en clases.


Ponderación:
Empleo adecuado de las técnicas de croquizado: 4 puntos
Normalización en líneas: 2 puntos
Acotado correcto: 2 puntos
Limpieza: 2 puntos
Si el margen y cuadro de referncias no son los adecuados, se penalizará con dos puntos.

SEGUNDO PARCIAL
  1. Elabora una lámina en donde realices el croquiz en proyección caballera, y luego otra lámina en las que realices el croquis en proyección isométrica de las figuras que a continuación se te proporcionan:
  2.



    Ponderación:
    Empleo adecuado de las técnicas de croquizado: 4 puntos
    Normalización en líneas: 2 punto
    Rotulado correcto: 1.5 puntos
    Acotado correcto: 1.5 puntos
    Limpieza: 1 puntos
    Si el margen y cuadro de referncias no son los adecuados, se penalizará con dos puntos.

    RECUERDA: 2.54 cm. es equivalente a una pulgada. por lo que habrás de realizar las conversiones. (Recuerda tus clases de Física)

    TERCER PARCIAL
  1. Empleando tus instrumentos de dibujo y aplicando las técnicas de enlace de lineas vistas anteriormente realiza en una lámina el siguiente dibujo.
  2. RECUERDA: 2.54 cm. es equivalente a una pulgada. por lo que habrás de realizar las conversiones. (Recuerda tus clases de Física).
Ponderación:
  • Precisión en los trazos:  4 puntos
  • Rotulación adecuada: 2 puntos
  • Acotación correcta: 2 puntos
  • Limpieza: 2 puntos
  • II
  1. Empleando tus instrumentos de dibujo, elabora las tres vistas, debidamente ordenadas según el Sistema de Proyecciones Ortogonales Americano (Tercer diedro), de las figuras que a continuación se te presentan:



  • Las tres vistas elaboradas y trazadas correctamente (con presición en los trazos):  6 puntos
  • Acotaciones : 1.5 puntos
  • Rotulación correcta: 1.5 puntos
  • Limpieza: 1 punto



















domingo, 6 de mayo de 2012

TRABAJOS SOBRE PROYECCIONES ORTOGONALES

Una vez que ya haz leido y comprendido los principios básicos sobre el sistema de vistas y las proyecciones otogonales, procede a realizar el siguiente trabajo teniendo en cuenta que:
  1. El trabajo se realizará en equipo de 3 personas exclusivamente. (En pareja o mas de tres, el trabajo se nulifica. Favor de tomar nota)
  2. Cada nombre de integrante debe aparecer en un sólo equipo. (Casos particulares, por favor, acérquese al maestro.
  3. Cada bloque de ejercicios se realizará distribuyendo entre los integrantes del equipo, de forma equitativa los ejercicios de cada página (lámina) que se presente; además se deberá anotar el nombre del integrante que resolvió cada ejercicio en particular.
  4. Se entregará en hojas y folder tamaño carta debiendo contener: hoja de presentación que contenga el nombre de los integrantes del equipo de trabajo, grupo y especialidad, nombre completo de su maestro y asignatura en cuestión.
  5. Las fechas límites para la entrega son:
  • 6º "B" especialidad en electrónica        11 de mayo de 2012
  • 6º "C" especialidad en electrónica        11 de mayo de 2012
  • 6º "D" especialidad en electrónica        10 de mayo de 2012
  • 6º "D" especialidad en informática       09 de mayo de 2012
Nota: En el caso de los grupos 6º "D" de electrónica e informática, podrán entregar máximo hasta el día 11 de mayo aún que no se tenga sesión de clases en ese día, previo acuerdo con el maestro (Hay que hacer la notificación por equipo de trabajo y mostrar los avances efectuados para tener derecho a entrega ese día 11)

PRIMER BLOQUE DE EJERCICIOS.
Título: VISTAS Y PIEZAS PRISMÁTICAS.
Instrucciones: Relaciona las piezas con sus respectivas vistas, escribiendo la letra que corresponda a la pieza prismática elegida, en el pequeño círculo; además, indica con una letra A o E, el sistema de proyección (americano o europeo) utilizando para esto la línea que se ilustra. (Observa el ejemplo)



SEGUNDO BLOQUE DE EJERCICIOS.
Título: VISTAS, SUPERFICIES Y LINEAS
Instrucciones: Relaciona las caras de cada cuerpo con su posición en cada vista. Recuerda: Una cara puede aparecer como una superficie (señalada con un punto) o como una línea (señalada con una flecha). Observa el ejemplo.




TERCER BLOQUE DE EJERCICIOS.
Título: COMPLEMENTACIÓN DE VISTAS
Instrucciones: Dibuja con tus instrumentos la vista o vistas faltantes sobre la cuadrícula mostrada. La pieza está acotada (medida) en "unidades". Cada unidad equivale a un cuadrito de la cuadrícula.  Observa el ejemplo.




sábado, 5 de mayo de 2012

INFORMACIÓN BÁSICA PROYECCIONES ORTOGONALES

Para el último bloque de ejerccios de este tercer parcial,  es necesario la lectura de la siguiente información que habla acerca de las
PROYECCIONES ORTOGONALES
Una vez leido y comprendido, podrás relacionar las piezas con sus distintas vistas, que es el ejercicio a entregar.














miércoles, 2 de mayo de 2012

DIBUJO A REALIZAR LAMINA 13

En virtud que no se muestra el dibujo en la publicación anterior, he aquí de nuevo.
Las instrucciones son las mismas que la lámina anterior.

jueves, 26 de abril de 2012

LÁMINA No. 14

Las instrucciones para elaboración y calificación de esta lámina No. 14 son las mismas que las estipuladas para la lámina No.13


LAMINA No. 13


El nombre de la lámina es: DIBUJO DE FIGURAS PLANAS
Todas las medidas están dadas en mm.
Para facilitar la ejecución de este dibujo, aumentaremos el tamaño 1.5 veces, por lo que usaremos una escala de aumento
(esc.: 1.5 : 1). (Esto quiere decir que debes de multiplicar todas las dimenciones por 1.5 y con el resultado que obtengas realizar las mediciones en tu lámina,)
Es importante que localices tus ejes principales y sobre estos realizar la medición.
En cuanto a los enlaces a ejecutar, deberás seleccionarlos consultando la siguiente dirección:  http://ibiguri.wordpress.com/temas/enl/

Precisión en los trazos, la acotación correcta (observa muy bien el dibujo), rotulación, calidad y empleo adecuado de las lineas son los parámetros a calificar y tiene una ponderación de 2 puntos cada uno.
Las fechas de entrega son:
